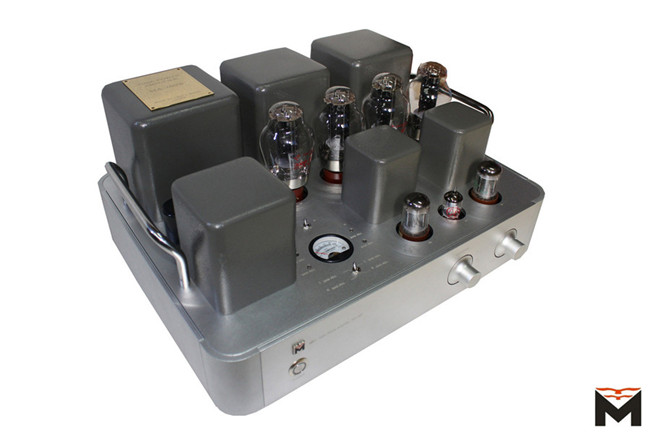

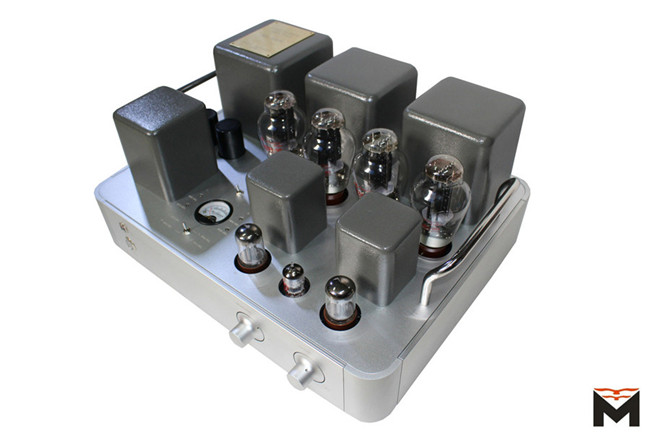

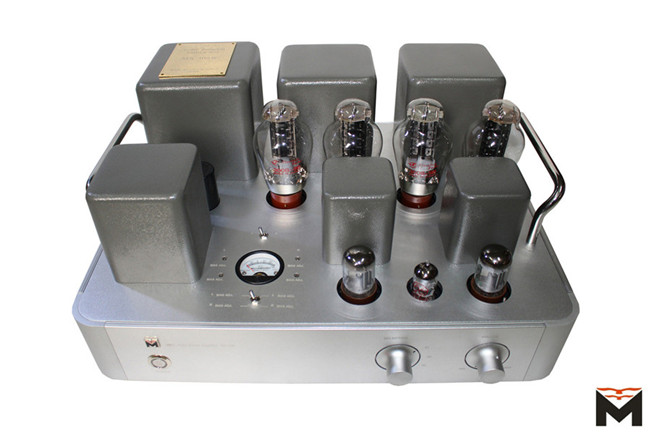

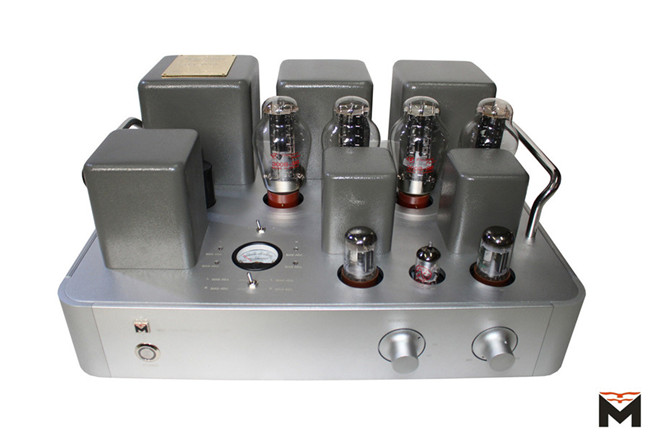

MA300PP甲类推挽式电子管功率放大器

点此购买

发布时间:2015-12-03 11:49:48 阅读1416次

这是一次尝试,但取得的成果却在意料之外。有了前期的推动变压器驱动的300B SE的优秀表现,我们在开发300BPP胆机的时候也沿用了推动牛的电路设计,让优秀的音乐性和音响性更能得到保证,让300B迷人的音色继续发扬光大。


   说到推挽胆机,大家首先会想到的是MC275,QUAD等之类的世界级铭器,这类放大器确实优秀,但是对于用户来讲也有忧愁,那就是后期的维护换管,因为采用的是自偏压结构,MC275 QUAD之类的铭器对各级的电子管配对要求比较严格,用户自行换管后很难保证到原有的声底和音乐表现力,针对此问题,我们做了大量的调研以及试验了大量的电路,我们发现屏阴分割倒相以及变压器倒相,最能保证音乐性以及旋律感,在音响性方面,变压器倒相则更胜一筹,所以我们最终决定采用变压器倒相电路设计,既可保证优秀的音乐性,也保证了音响性,能够更加精准的还原音乐本来的面目,让你能够透过系统去感受到音乐的真实性。


   电路架构方面全程采用音染很低的三极管,更能保证音乐的保真度。电路的电压放大级以及推动级都采用共阴的单端电路,在推动级的变压器次级才开始做倒相,所以整机带有单端300B胆机的音色。功率级的工作状态在甲类状态,这一点很重要,甲类机的声音在业界是得到公认的,虽然甲乙类结构,输出功率可以做到更大,但在实际测试的时候,我们发现甲类状态的驱动力阻尼很高,对音箱的控制力在同等功率输出的情况下远超过了甲乙类的状态,且音乐性旋律感,也明显比甲乙类的优秀,综合比较及试验后,最终我们选定在了纯甲类工作的状态。第一级电压放大由ECC83(12AX7)来担任,高效的放大倍数可以减少电路的级数,降低其音染及米勒效应;第二级采用6SN7辅以推动兼倒相的变压器直接驱动300B功率电子管。记住,变压器倒相是最佳的方式,只是对变压器的技术有更高的要求。整流采用晶体二极管,确保大动态时不失真。推动倒相牛以及输出牛均采用定制型漆包线,硅钢片采用德国进口铁芯,电源牛和阻流圈采用新日铁Z11,功率级高压和推动级次高压采用两组独立的电压,以减少大动态时功率级拉低推动级电压造成的负面影响,在高压滤波方面采用了日本原装红宝石电解电容。推动级滤波,以及电压放大阴极电容均采用美国原装摩罗利电解电容。耦合采用音乐性优异的摩罗利薄膜电容,机内连线均采用我们独家定制的旋律线,并严格按音乐性的标准依方向连线,严谨的工艺标准,让本机的音乐表现力更加接近真实音乐的水准,能带给你最真实最美妙的音乐享受。



参数

频率范围:18Hz-35KHz (-1dB 19W

     10Hz-45KHz (-1dB 1W

额定功率:18W

谐波失真:0.06% (1W);2%(18W)

信噪比:>89dB

额定功耗:265W

重量: 30kg/

尺寸:200x450x350mm(HxWxD【高x宽x深】
