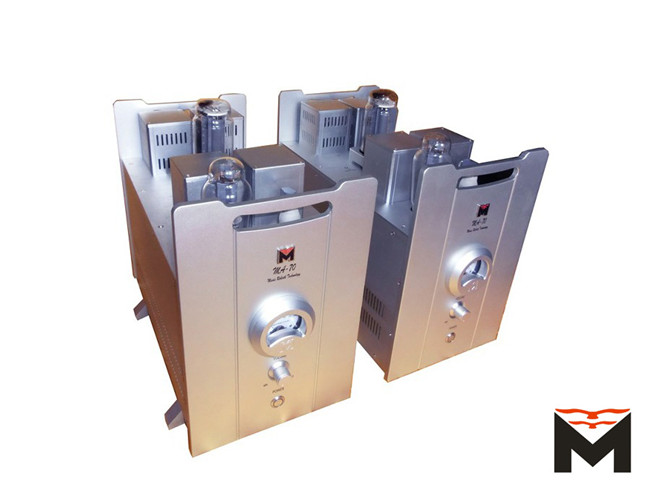

MA-70 分体式功率放大器

点此购买

发布时间:2014-04-14 11:02:28 阅读3809次

胆机是音响界经久不衰的常青树。在胆机里面耳熟能详的功率电子管有300B,845,211以及KT88和EL34,这些电子管都有各自的优势,其中输出功率比较大的有845和211。不过这两者在甲类单端的状态下输出功率都在25W以下,想要制造更大功率的单端功率放大器只能另寻芳踪。我们在互联网上查阅了大量国际直热功率三极管的资料,有一只电子管映入了眼帘,那就是前苏联的大功率直热三极管---GM70。从参数和曲线上来看,这只电子管的综合性能在845之上,光灯丝一项就让845俯首称臣,20V3A的灯丝,足足大了84510V3A的一倍,125W的屏耗,而且该管还有金属镍屏版本和铜屏版本以及石墨屏版本,栅极电压只有-80V,这样在处理推动电路的时候难度会降低很多,推动级可以在优秀的线性范围内推好GM70,从而有效地避免欠推而产生的失真,而强大的阴极又为优秀的音响性提供了良好的基础。


设计电路之初,前后尝试了多种电路,包括用45,2A3,300B等一些小功率管,单从GM70的参数和曲线上来看,这管完全可以不用推动牛就能推好,我们也对比了加推动牛和不加推动牛的声音表现,试验证明,加推动牛以后,GM70的驱动力会更上一层楼,不管是低频细节微动态和中频饱满程度,以及声音的润泽度,都是阻容耦合不可比拟的,GM70属于厚重型声底风格,在经过综合考察后我们决定用300B辅以推动变压器直接驱动功率级的GM70


本功率放大器采用分体式双单声道设计,而且是全铝立式结构,分上下层电源在下,放大在上,从而有利于信噪比的提高,整机用料扎实认真,电路架构采用全程共阴放大,第一级采用英国音乐味令人陶醉的复合管EBC33,第二级推动级采用具有“梦幻魔球”称号的300B电子管辅以推动变压器,这样的电路以及电子管搭配出来的音色,既有300B的柔美细腻,也有GM70的醇厚和极好的控制力,小量反馈使声音真实自然,使得35瓦的功率能推好众多的大食量音箱。


参数

频率范围:13Hz-30KHz(-1dB 35W

    10Hz-40KHz(-1dB 1W

额定功率:≥35W

谐波失真:0.3%(1W); 4%(35W)

信噪比:84dB

额定功耗:220W X 2

重量: 37.5kg/台 x2

尺寸:252x450x380 mm(HxWxD

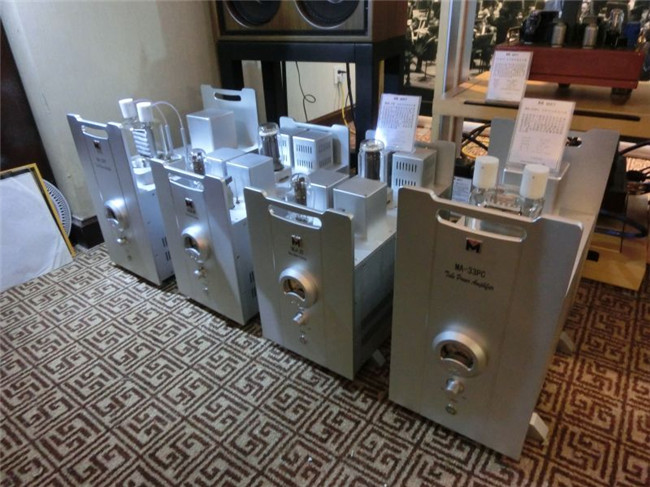

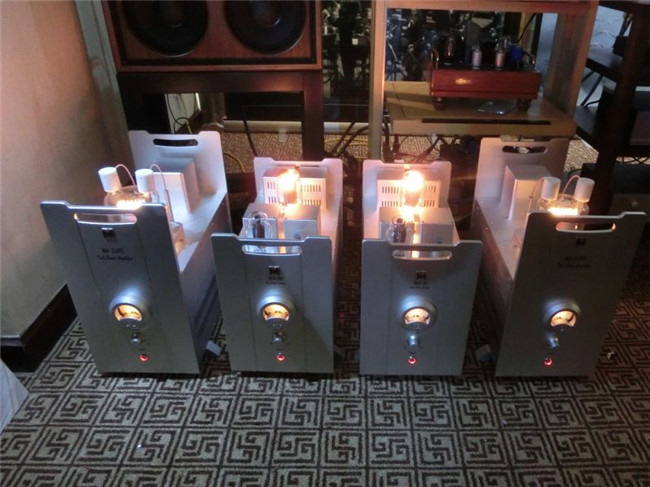

2013广州音响展中该产品的展示:
